53. Орторгонално Проектиране Ъгъл Между Права И Равнина

Дадено: \( \text{Отсечка } AB, M \in AB, AM = MB \) \( A', B', M' \text{ са ортогонални проекции на } A, B, M \text{ върху равнина } \alpha \) Да се докаже: \( A'M' = M'B' \) Доказателство: От определението за ортогонална проекция следва: \[ AA' \perp \alpha, \quad BB' \perp \alpha, \quad MM' \perp \alpha \Rightarrow AA' \parallel MM' \parallel BB' \] Построяваме права през \( A \), такава че: \[ AT \parallel A'B', \quad T \in BB', \quad AT \cap MM' = N \] Четириъгълникът \( AA'B'T \) е правоъгълник, тъй като \( AA' \parallel BT \), \( AT \parallel A'B' \) и \( AA' \perp A'B' \). Следователно четириъгълниците \( AA'M'N \) и \( NM'B'T \) също са правоъгълници, откъдето: \[ AN = A'M' \] \[ NT = M'B' \] Разглеждаме \( \triangle ATB \): Точка \( M \) е среда на \( AB \) и \( MN \parallel BT \) (тъй като \( MM' \parallel BB' \)). Следователно \( MN \) е средна отсечка в \( \triangle ATB \), от което следва, че \( N \) е среда на \( AT \): \[ AN = NT \] Като заместим с равните им отсечки от правоъгълниците, получаваме: \[ A'M' = M'B' \] Следователно \( M' \) е среда на \( A'B' \).

Представете равнината \(\alpha\) като хоризонтален успоредник, нарисуван в аксонометрична проекция, създаваща 3D ефект, с леко по-къса предна и по-дълга задна страна. Точка \(A\) да е позиционирана над равнината, леко вляво и напред. Точка \(B\) да е по-високо над равнината и по-надясно и назад спрямо \(A\). Начертайте отсечка \(AB\), свързваща тези точки, като отсечката е наклонена спрямо равнината \(\alpha\). Отбележете средата на отсечката \(AB\) с точка \(M\). Спуснете перпендикуляри от точките \(A, B\) и \(M\) към равнината \(\alpha\). Тези перпендикуляри да са вертикални линии. Означете петите на тези перпендикуляри върху равнината \(\alpha\) съответно с \(A', B'\) и \(M'\). Свържете точките \(A'\) и \(B'\) с отсечка. Тази отсечка \(A'B'\) е ортогоналната проекция на отсечката \(AB\) върху равнината \(\alpha\). За целите на доказателството, постройте отсечка \(AT\), започваща от точка \(A\). Отсечката \(AT\) трябва да е успоредна на \(A'B'\) и да лежи в равнина, успоредна на \(\alpha\). Нека отсечката \(AT\) пресича правата \(MM'\) в точка \(N\), а правата \(BB'\) в точка \(T\). Точките \(A, N, T\) да лежат на една права. Всички линии на перпендикулярите \(AA'\), \(BB'\), \(MM'\), както и отсечките \(AB\), \(A'B'\), \(AT\), \(MN\) да са видими (солидни).

Стъпка 1: Анализ на ортогоналните проекции

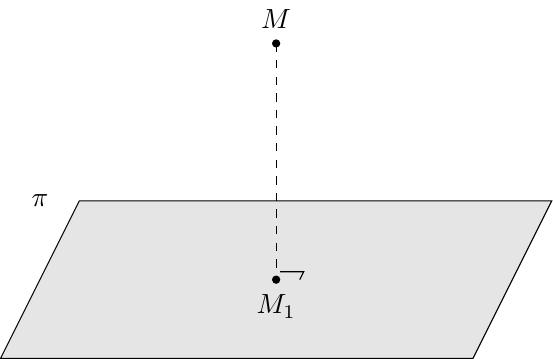

По определение, ортогоналните проекции на точките \( A, B \) и \( M \) върху равнината \( \alpha \) се получават чрез спускане на перпендикуляри от тези точки към равнината. Следователно правите \( AA' \), \( BB' \) и \( MM' \) са перпендикулярни на равнината \( \alpha \). От стереометрията знаем, че ако две или повече прави са перпендикулярни на една и съща равнина, то те са успоредни помежду си. \[ AA' \perp \alpha, \quad BB' \perp \alpha, \quad MM' \perp \alpha \] \[ \Rightarrow AA' \parallel MM' \parallel BB' \]

Стъпка 2: Допълнително построение и свойства на получените фигури

Построяваме права през точка \( A \), която е успоредна на проекцията \( A'B' \). Нека тази права пресича отсечката \( MM' \) в точка \( N \) и отсечката \( BB' \) в точка \( T \). Разглеждаме четириъгълника \( AA'B'T \). Знаем, че: \[ AA' \parallel BB' \quad \text{и} \quad AT \parallel A'B' \] Следователно \( AA'B'T \) е успоредник. Тъй като \( AA' \perp \alpha \), то \( AA' \) е перпендикулярна на всяка права в равнината, включително и на \( A'B' \). Успоредник с прав ъгъл е правоъгълник. Щом \( AA'B'T \) е правоъгълник, срещуположните му страни са равни: \[ AT = A'B' \] По същата логика, четириъгълниците \( AA'M'N \) и \( NM'B'T \) също са правоъгълници. От техните свойства следва, че: \[ AN = A'M' \] \[ NT = M'B' \]

Стъпка 3: Доказване на равенството на проекциите чрез средна отсечка

Разглеждаме \( \triangle ATB \). По условие точка \( M \) е средата на отсечката \( AB \), тоест \( AM = MB \). От Стъпка 1 знаем, че \( MM' \parallel BB' \), следователно частта от правата \( MM' \), а именно отсечката \( MN \), е успоредна на страната \( BT \): \[ MN \parallel BT \] В \( \triangle ATB \) отсечката \( MN \) минава през средата на страната \( AB \) и е успоредна на страната \( BT \). Според теоремата на Талес (или свойството на средната отсечка), \( MN \) лежи на правата, съдържаща средната отсечка на триъгълника, следователно точка \( N \) е средата на страната \( AT \): \[ AN = NT \]

Стъпка 4: Окончателен извод

От Стъпка 2 имаме равенствата \( AN = A'M' \) и \( NT = M'B' \). Заместваме тези равни отсечки в полученото от Стъпка 3 равенство \( AN = NT \): \[ A'M' = M'B' \] Това равенство означава точно, че точка \( M' \) разделя отсечката \( A'B' \) на две равни части, следователно \( M' \) е средата на проекцията \( A'B' \).

\( A', B', M' \) са ортогонални проекции \( \Rightarrow AA' \parallel MM' \parallel BB' \). Построяваме \( AT \parallel A'B' \), \( T \in BB' \), \( AT \cap MM' = N \). \( AA'M'N \) и \( NM'B'T \) са правоъгълници \( \Rightarrow AN = A'M' \) и \( NT = M'B' \). В \( \triangle ATB \): \( AM = MB \) и \( MN \parallel BT \Rightarrow MN \) е средна отсечка. \( \Rightarrow AN = NT \). От \( AN = NT, AN = A'M', NT = M'B' \Rightarrow A'M' = M'B' \). Точка \( M' \) е среда.
